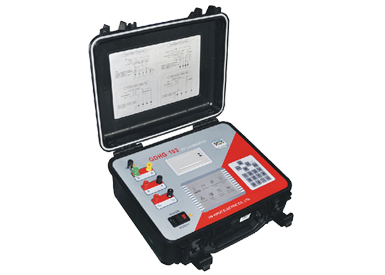

GDHG-103型中文大液晶互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采集分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
GDHG-103型中文大液晶互感器校驗儀，可用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯。
在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或導納的有功分量和無功分量。
在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。
設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
| 環境條件 | 溫 度： 5℃--40℃ |
| 相對濕度： <80%（25℃） | |
| 海拔高度： <2500m | |
| 電源電壓： 220V±5V | |
| 電源頻率： 50Hz±0.5Hz | |
| 測量范圍 | 同相分量（%）： 0.0001—200 分辨率為0.0001 |
| 正閃分量（分）： 0.001 —700 分辨率為0.001 | |
| 阻 抗（Ω）： 0.0001—20 分辨率為0.0001 | |
| 導 納（Ms）： 0.0001—20 分辨率為0.0001 | |
| 準確度 | 同相分量： ΔX=±（X×2%+Y×2%）±DX（有一級可選） 正交分量： ΔY=±（X×2%+Y×2%×34.48）±DY（有一級可選） DX、DY為儀器的量化誤差 |
| DX=2 DY=5 | |
| 百分表： 2.0級 | |
| 工作范圍 | 電 壓： 5%--150%Un(Un=100/3—150) |
| 電 流： 1%--150%In（In=1A、5A） | |
| 極性指示 | 電 流： 額定工作電流的2%--10% |
| 電 壓： 額定工作電壓的2%--10% | |
| 工作負荷 | 電 壓： a對X約0.2VA （100V） |
| 電 流： T0對Tx約為0VA | |
| 絕緣試驗 | 電源插座對機殼能承受1.5kV/1min |
| 外形尺寸 | 約320×250×30（mm） |
| 重 量 | 約3.0kg |
