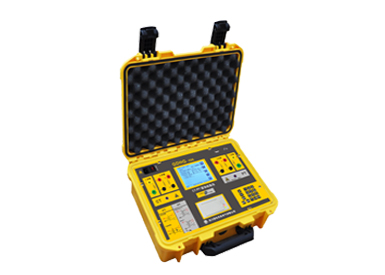

GDHG-206 CT/PT現場校驗儀是我公司在成功開發系列互感器現場校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流、電壓互感器的比差和角差，還可測量電流1%~200%間任意百分比的比差和角差；可直接測量互感器的變比和極性；可現場測量電流、電壓互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器采用本公司的320x240大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。

主要技術參數

CT變比范圍：

5A/5A～25000A/5A（5A/1A～5000A/1A）匝比誤差 ±0.2%

誤差測量范圍：

5A/5A～5000A/5A（5A/1A～5000A/1A）

被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S

對于1%（S級）或5%測試點，其測試誤差主要在于儀器自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差（傳統檢定方法同樣存在此兩偏差）。因此兩種檢定方法進行比對，其誤差差值可能較大也可能較小。

整機準確度：被測電流互感器誤差限值的1/3（見附錄一）(注：標準互感器和校驗儀引起的誤差分別為被檢互感器誤差限值的1/5和1/10，Δε（不超過被檢互感器誤差限值的1/2）和Z引起的誤差均為被檢互感器誤差限值的1/10，電磁場引起的誤差為被檢互感器誤差限值的1/10，其它引起的誤差為被檢互感器誤差限值的1/10。綜合誤差按上述各項均方根相加，為被檢互感器誤差限值的1/3.33＜1/3。)

準確度： ±0.05% 見下表：

PT變比范圍：

全范圍測量(電磁型) ±0.2%

誤差測量范圍：

一次電壓：3-35KV/

(非標準一次電壓也可）

二次電壓:100V,100v/

6kV/100V 10kV/100v 20kV/100V 35kV/100V

6kV//100V/   10kV//100v/    20kV//100V/

35kV/100V/   66kV//100V/   110kV//100v/

功率因數： 0.0-1.0

準確度：±0.05% 見下表：

直流電阻：

0.0-0.1Ω ±3％

0.1-50Ω ±1%

CT二次負荷： 1Ω－25Ω ±2％

PT二次負荷： 1VA-500VA ±2％

檢 定：

電壓范圍：0-100V （百分表誤差0.5%）

比差：0.001%-3% （100V）

角差：0.00′-50′（100V）

誤差： X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)

導納：0.1mS-99.9mS

誤差： X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)

工作電源： AC 220V 10%/50Hz 2%

環境溫度： 0－40℃

整機功耗： 30W(靜態)150W（工作）

環境溫度： 0－40℃

環境濕度： 25℃時<85%

整機重量： 6.0Ｋg

整機體積： 472mm×355mm×168mm
